石油パイプジョイントにシリカゾル精密鋳造を選ぶ理由
この記事では、 シリカゾル精密鋳造油管継手 製造工程。私たちは、なぜこの方法が石油・ガス部門を支配しているのかを調査し、その利点と限界を分析し、代替プロセスと比較し、実際の適用事例を提供します。寧波志業機械部品有限公司完璧なジョイントを指定するのに役立つ技術的な洞察を共有します。
📑 目次
🔍 シリカゾル精密鋳造とは何ですか? 石油管継手への適用方法は?

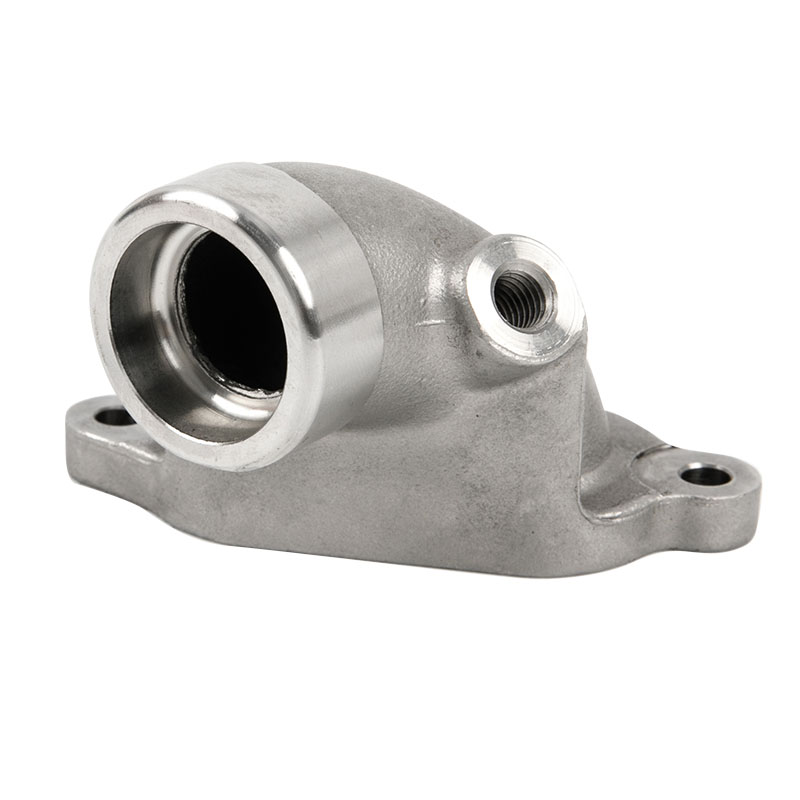

寧波志業機械部品有限公司 定義するシリカゾル精密鋳造油管継手インベストメント鋳造ルートを通じて製造されるコンポーネントとして、シリカベースのバインダーが堅牢なセラミックシェルを作成します。従来の砂型鋳造とは異なり、この方法は水性シリカゾル（コロイダルシリカ）を使用して高耐火性の鋳型を構築し、細部まで再現できます。のためにオイルパイプジョイントこれは、高圧炭化水素システムに不可欠な厳しい公差 (多くの場合 ±0.1 mm)、卓越した表面仕上げ (Ra 1.6 ～ 3.2 µm)、および冶金学的完全性を意味します。
このプロセスの中心となるのは、微細な耐火性粉末とシリカゾルを含むスラリーにワックスパターンを繰り返し浸漬することです。乾燥後、シェルは脱蝋され、焼成され、滑らかな空洞が残ります。溶融したステンレス鋼、炭素鋼、または合金が注入されます。結果として得られるオイルパイプジョイント従来の鋳物にありがちな欠陥である収縮が最小限に抑えられ、砂の混入がゼロです。このため、世界中の事業者が坑口装置、マニホールド ジョイント、チョーク カップリングにこのテクノロジーを利用しています。
⚙️強みと弱み
✅ 石油パイプジョイント用シリカゾル鋳造の決定的な利点は何ですか?
のワークショップから寧波志業機械部品有限公司、エンジニアがこの方法を選択する主な理由は次の 5 つであることがわかりました。
- 寸法上の優位性:公差±0.1 mmのニアネットシェイプにより、加工コストを最大40%削減します。
- 優れた表面仕上げ:鋳放しの粗さは機械加工された表面と同等であり、多くのオイルパイプジョイントの二次研磨が不要になります。
- 複雑なジオメトリが許可されています:アンダーカット、内部通路、薄肉（1.5mmまで）も一体鋳造可能です。
- 材料の多用途性:二相ステンレス、インコネル、17-4PH、サワーサービスに必要な低炭素鋼 (NACE MR0175) に使用できます。
- 圧力の完全性:予熱されたセラミックシェル内での急速凝固による緻密で非多孔質の微細構造は、漏れ防止接合に不可欠です。
これらの利点は、オフショアおよびダウンホール環境での耐用年数の延長に直接つながります。たとえば、Ningbo Zhiye による最近のプロジェクトでは、中東の油田向けに 15,000 個のシリカ ゾル鋳造石油パイプ ジョイントを供給し、非破壊検査での欠陥はゼロでした。
⚠️ シリカゾル精密鋳造オイルパイプジョイントの制限または欠点は何ですか?
完璧なプロセスはありません。シリカゾルキャスティングは品質に優れていますが、バイヤーとエンジニアが考慮すべき課題があります。
| 制限 | 説明と影響 |
|---|---|
| 砂型鋳造と比較して部品コストが高い | 非常に大きなジョイント (30 kg 以上) の場合、シェルの構築時間と原材料 (シリカ ゾル、ジルコン サンド) により、シリカ ゾルが高価になる場合があります。中小規模のシリーズに適しています。 |
| サイズと重量の制限 | 一般的な最大重量は ~100 kg (オイル パイプ ジョイントの場合)。より重いコンポーネントにはハイブリッドプロセスが必要になる場合があります。 |
| 工具のリードタイムが長くなる | ワックス射出型の製作には 4 ～ 8 週間かかります。デザイン変更は砂型よりもコストがかかります。 |
| 殻割れの可能性 | 脱蝋オートクレーブのパラメーターが最適化されていない場合、薄いシェルに亀裂が入り、振れが発生する可能性があります。寧波志業これを回避するために独自の自動化が行われています。 |
これらにもかかわらず、信頼性と軽量性が不可欠な場合、総所有コストの点でシリカゾルが有利になることがよくあります。のオイルパイプジョイント振動、熱サイクル、腐食媒体に耐える必要があり、まさに精密鋳造が溶接部を備えた鍛造品よりも長持ちします。
🔧 アプリケーションと使用例
📍 シリカゾル鋳造オイルパイプジョイントはどこで最も一般的に使用されていますか?
冶金学的に健全であるため、これらの接合部は以下の場所で広く使用されています。
- 🛢️ 坑口設備 (チョーク＆キルジョイント)
- ⛽ 高圧マニホールド
- ⚙️ 海底コネクタハブ
- 🔥 製油所配管（耐食合金）
- 🔩 BOP スタック用油圧カップリング
これらのアプリケーションでは、オイルパイプジョイント水素脆化と高い破裂圧力に耐える必要があります。シリカゾルキャスティングにより粒子構造の制御が可能になり、漏れの原因となる収縮気孔が排除されます。 寧波志業機械部品有限公司 API 6A および 17D 仕様の鋳造ジョイントを定期的に供給しています。
⚖️ 石油パイプジョイントのシリカゾル精密鋳造と他のプロセス
| 方法 | 表面仕上げ(μm) | 公差(mm) | 相対コスト (1 ～ 5) | 一般的な合金の適合性 |
|---|---|---|---|---|
| シリカゾル鋳造 | 1.6～3.2 | ±0.10 | 3.5 (中～高) | 超合金を含むすべての鋳造可能な合金 |
| 砂型鋳物（樹脂） | 6.3～12.5 | ±0.8 | 1.5 (低) | カーボン/低合金のみ、欠陥が発生しやすい |
| インベストメント鋳造（ケイ酸エチル） | 3.2～6.3 | ±0.25 | 3.0 | 似ていますが、シェルのグリーン強度が劣ります |
| 密閉型鍛造 | 機械加工 | ±0.2(機械加工) | 4.5 | 鍛造グレード、よりシンプルな形状 |
このように、シリカゾルは精度とコストのバランスが優れており、特にオイルパイプジョイント適度な複雑さと高い信頼性が必要です。
❓ よくある質問
シリカゾル精密鋳造油管継手に関するよくある質問
シリカゾル鋳造油管継手は酸性ガス (H₂S) 環境でも使用できますか?
絶対に。寧波志業機械部品有限公司は、NACE MR0175/ISO 15156 を満たす、410 ステンレス、17-4PH、二相鋼 (2205) などの材料で接合部を製造します。シリカゾルシェルは、炭化物が偏析せず、細粒で均質な構造を生成し、硫化物応力亀裂のリスクを軽減します。ただし、鋳造後の適切な熱処理 (溶体化焼きなましなど) が重要であり、当社はこれを完全な機械証明書で検証します。
シリカゾル鋳造で実現可能な油管継手の最大サイズはどれくらいですか?
通常、長さは 600 mm、重量は 80 kg までです。一部の鋳造工場では、強化シェルを使用して 120 kg まで押します。大きなサイズの場合、Ningbo Zhiye ではセグメント化された設計や遠心鋳造への切り替えを推奨することがよくありますが、ケースごとに評価します。大きな殻の場合は、ひび割れを防ぐために慎重に乾燥させる必要があることに注意してください。当社の湿度管理された工場では、50 kg 以上のジョイントを安定して生産できます。
シリカゾルキャストジョイントの表面仕上げは圧力定格にどのような影響を与えますか?
より優れた表面仕上げ (通常 3.2 μm Ra) により、応力上昇やマイクロノッチが排除され、疲労寿命と静的破裂圧力が直接的に向上します。粗い鋳放し表面 (砂鋳造など) には、亀裂の発生場所として機能する谷が存在する場合があります。高圧オイル回路の場合、多くのエンジニアは表面の研磨を避けるためにシリカ ゾルを正確に指定します。独立したテストでは、シリカゾル接合部は同等の砂型鋳造部品と比較して 15 ～ 20% 高い繰り返し圧力に耐えることが示されています。
小ロットのプロトタイピングにはコスト面でのデメリットはありますか?
プロトタイプ (1 ～ 20 個) の場合、ワックス射出工具のコスト (通常 2,000 ～ 5,000 ドル) は高く感じるかもしれません。ただし、3D プリントされたワックス パターンによるラピッド プロトタイピングは、現在では補完的なオプションとなっています。寧波志業機械部品有限公司はハイブリッド ソリューションを提供します。最初のサンプルには 3D プリント パターンを使用し、その後、大量のハード ツールを使用します。このようにして、早い段階で完全なツールを使用しなくても、シリカゾルの精度を得ることができます。
📚 参考文献: ASTM A732 / A732M – 鋳物、インベストメント、炭素鋼および低合金鋼の標準仕様。 API 6A (坑口装置); Ningbo Zhiye Mechanical Components Co.,Ltd. の技術情報。 『精密鋳造ハンドブック』（第2版、2023年）。
📞 結論
リグ床から海底マニホールドに至るまで、シリカゾル精密鋳造油管継手ほとんどのプロセスに匹敵する信頼性を実現します。ニアネット形状、優れた表面、合金の柔軟性により、重要なサービスに最適です。コストとサイズの制約は存在しますが、多くの場合、それらは機械加工と現場での故障の削減によって相殺されます。
🤝 専門家との提携寧波志業機械部品有限公司, 当社には、石油およびガス用途の精密鋳造において 20 年以上の経験があります。標準の NPT オイル パイプ ジョイントが必要な場合でも、複雑な形状のカスタム合金コンポーネントが必要な場合でも、当社のエンジニアがいつでもお手伝いいたします。 お問い合わせ今すぐ無料の設計レビューと見積もりをご利用ください。より安全で強力な接続を構築しましょう。
