インテークロッカーのシェルモールド鋳造がなぜこれほど効果的なのでしょうか?

目次

• 1. 記事の概要
• 2. インテークロッカーとキャスティング需要の紹介
• 3. シェルモールド鋳造プロセスを理解する
• 4. インテークロッカー製造の主な利点
• 5. 一般的に使用される材料
• 6. シェルモールド鋳造と他の方法
• 7. 高性能ロッカーの設計上の考慮事項
• 8. 一般的な欠陥と防止戦略
• 9. 品質管理と試験方法
• 10. 産業用途
• 11. 精密鋳造の今後の動向
• 12. 結論
• 13. よくある質問

1. 記事の概要

• インテークロッカーとエンジンシステムにおけるその役割の紹介
• シェルモールド鋳造の段階的な説明
• 高性能コンポーネントにとって精密鋳造が重要な理由
• 材料工学と熱性能に関する考慮事項
• 砂型鋳造とインベストメント鋳造との比較評価
• エンジニアリング設計の最適化戦略
• 現代の製造における品質保証システム
• 自動車および機械産業にわたる応用分野
• 新たなイノベーションと生産効率のトレンド

2. インテークロッカーとキャスティング需要の紹介

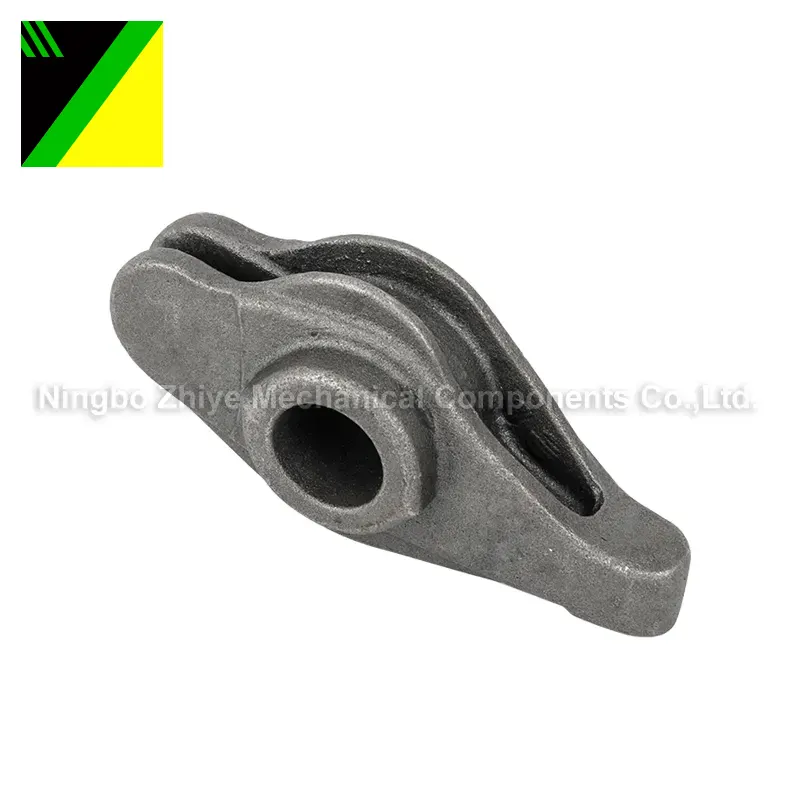

インテークロッカーは内燃エンジンの重要なコンポーネントであり、カムシャフトからインテークバルブに動きを伝達する役割を果たします。それらの性能は、エンジン効率、燃料燃焼の安定性、および全体的な機械的信頼性に直接影響します。これらは繰り返しの高負荷サイクル下で動作するため、優れた強度、寸法精度、耐摩耗性が必要です。

従来の製造方法では、これらの厳しい要件を満たすことが困難なことがよくあります。表面の不規則性、一貫性のない内部構造、および貧弱な耐疲労性は、早期故障につながる可能性があります。ここで、シェルモールド鋳造が革新的なソリューションとなり、微細構造と表面品質の優れた制御を実現します。

3. シェルモールド鋳造プロセスを理解する

シェルモールド鋳造は、樹脂でコーティングされた砂シェルを型として使用する精密鋳造プロセスです。このプロセスは滑らかな表面と高精度の寸法を生み出すことで知られており、インテークロッカーなどのコンポーネントに最適です。

段階的なプロセスの概要:

• パターン加熱:金属パターンを特定の温度に加熱します。
• レジンサンドによるコーティング：熱硬化性樹脂をコーティングした細かい砂を塗布します。
• シェルの形成:樹脂が硬化し、パターンの周囲に硬いシェルが形成されます。
• シェルの除去:シェルを取り外し、金型に組み立てます。
• 金属の注入：溶融金属がキャビティに注入されます。
• 冷却と仕上げ:凝固後、鋳物は洗浄され、機械加工されます。

この制御されたプロセスにより、変形が最小限に抑えられ、エンジン部品の大量生産に不可欠な優れた再現性が保証されます。

4. インテークロッカー製造の主な利点

シェルモールド鋳造には、インテークロッカー製造における性能の課題に直接対処するいくつかの技術的利点があります。

4.1 高い寸法精度

剛性シェル金型は厳しい公差を維持し、機械加工要件を軽減し、組み立ての一貫性を向上させます。

4.2 優れた表面仕上げ

表面が滑らかになると、エンジン システムの摩擦損失が減少し、エネルギー効率が向上し、摩耗率が減少します。

4.3 機械的強度の向上

制御された冷却プロセスにより結晶粒構造が微細化され、耐疲労性と耐久性が向上します。

4.4 欠陥率の低減

砂型鋳造と比較して、シェルモールド鋳造では気孔率や収縮欠陥が大幅に減少します。

5. 一般的に使用される材料

シェルモールド鋳造を使用して製造されたインテークロッカーの長期的な性能を確保するには、材料の選択が重要です。

• 合金鋼:高強度で耐疲労性に優れています。
• 炭素鋼:バランスのとれた機械的特性を備えたコスト効率の高い製品です。
• ステンレス鋼：過酷な使用環境に耐える耐食性。
• アルミニウム合金:慣性の低減が必要な軽量アプリケーション。

各材料の選択は、エンジン負荷要件、動作温度、コストの制約によって異なります。

6. シェルモールド鋳造と他の方法

この比較は、シェルモールド鋳造がコスト効率と精密エンジニアリングの間のバランスで好まれる理由を示しています。

7. 高性能ロッカーの設計上の考慮事項

シェルモールド鋳造用のインテークロッカーを設計するには、形状、応力分布、熱挙動に細心の注意を払う必要があります。

主要な設計原則:

• 均一な肉厚で収縮欠陥を防止
• 丸みを帯びた移行部により応力集中を軽減
• 動的効率を高めるために最適化された重量配分
• 精密仕上げのための取り代管理

適切な設計により、製造のしやすさだけでなく、エンジンの長期的な信頼性も確保されます。

8. 一般的な欠陥と防止戦略

高度な鋳造技術を使用しても、プロセス管理が適切に維持されていない場合、依然として欠陥が発生する可能性があります。

一般的な欠陥には次のようなものがあります。

• ガス気孔率
• 引け巣
• 表面介在物
• コールドシャット

予防方法:

• 注湯中の正確な温度制御
• 最適化されたゲートおよびライザー設計
• 高品質レジンコーテッドサンドを使用
• 重要な用途における真空支援鋳造

9. 品質管理と試験方法

各吸気ロッカーが性能基準を満たしていることを確認するには、品質保証が不可欠です。

• 寸法検査:CMM およびレーザー スキャニング システム
• 非破壊検査:X線検査と超音波検査
• 機械試験:引張、疲労、硬さの試験
• 表面粗さ測定：形状測定装置による分析

これらのプロセスにより、大規模な生産バッチ全体での一貫性が保証されます。

10. 産業用途

シェルモールド鋳造インテークロッカーは以下の分野で広く使用されています。

• 自動車エンジン
• 二輪車エンジンシステム
• 大型産業機械
• 船舶用推進システム
• 高性能レーシングエンジン

このプロセスの多用途性により、メーカーは業界全体の複数のパフォーマンス要件に適応できます。

11. 精密鋳造の今後の動向

シェルモールド鋳造の未来は、自動化、デジタル シミュレーション、スマート製造システムへと向かっています。高度なモデリング ソフトウェアにより、エンジニアは生産を開始する前に金属の流れ、冷却速度、応力分布をシミュレーションできるようになりました。

さらに、AI ベースの欠陥検出システムとの統合により、歩留まりが向上し、生産コストが削減されます。軽量合金の開発により、電気ハイブリッドエンジンの吸気ロッカーの適用範囲も拡大しています。

12. 結論

シェルモールド鋳造は、インテークロッカーの最も信頼性が高く効率的な製造プロセスの 1 つであることが証明されています。高精度、優れた表面品質、強力な機械的性能を実現できるため、最新のエンジン システムにとって好ましいソリューションとなっています。

高度な材料科学、厳密なプロセス制御、最適化されたエンジニアリング設計を組み合わせることで、メーカーはコンポーネントの信頼性とエンジン効率を大幅に向上させることができます。

寧波志業機械部品有限公司は、要求の厳しい産業用途に合わせた高品質の鋳造ソリューションを提供し続け、世界市場全体でのパフォーマンスと一貫性を保証します。

13. よくある質問

Q1: インテークロッカーにはなぜシェルモールド鋳造が好まれるのですか?
従来の鋳造法と比較して、優れた寸法精度、より滑らかな表面仕上げ、および優れた機械的強度を実現します。

Q2: シェルモールド鋳造は量産に向けて費用対効果が高いですか?
はい、生産コストと品質のバランスが取れており、中規模から大規模の製造に適しています。

Q3: インテークロッカーにはどのような材質が最適ですか?
強度と耐疲労性により、合金鋼と炭素鋼が最も一般的に使用されます。

Q4: シェルモールド鋳造によりエンジン性能はどのように向上しますか?
表面摩擦を軽減し、部品の精度を向上させ、高負荷条件下での耐久性を向上させます。

Q5: 欠陥を完全になくすことはできますか?
欠陥を完全になくすことはできませんが、プロセスの最適化と厳格な品質管理によって大幅に減らすことができます。
